SMT側立名詞解釋及英文是什么？

SMT側立（英文Smt side standing），是指電子元器件在貼片過程中，出現側邊直立的現象，元器件側立橫向旋轉為±90°。

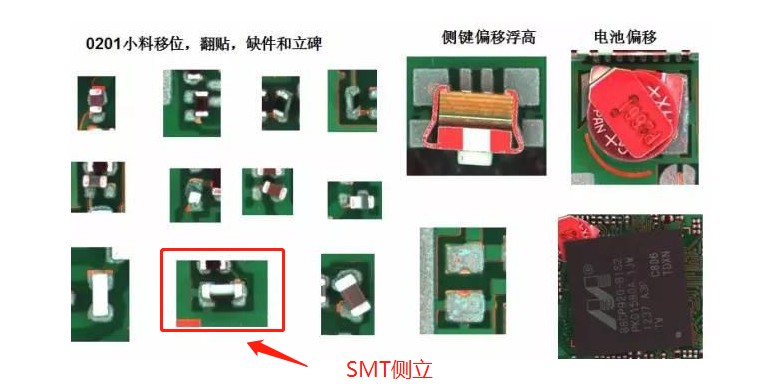

SMT側立缺陷

SMT側立發生的原因有哪些？

⑴、貼片機參數設置錯誤，如電子元器件厚度設置不當，容易導致元器件尚未接觸到焊盤時就被放下，容易造成側立或者翻轉現象。

⑵、貼片機供料器或者飛達振動幅度過大，會使得下一個空穴中的元器件振翻導致側立。

⑶、貼片機吸嘴本身有磨損、堵塞、未清洗干凈，以及打開、關閉的時間設置不當，也容易導致元器件發生側立。

⑷、PCB板本身發生變形，使得電子元器件發生側立。

一般來說貼片機在貼片過程中發生側立現象，多是小尺寸的電子元器件。因為尺寸過小、重量過輕的電子元器件，本身就容易發生側立、反向、立碑現象。

如何減少SMT側立缺陷？

①、正確設置貼片機中的元件參數，避免參數公差設置過大。

②、使用吸嘴清洗檢測機對貼片機吸嘴進行清洗、檢測，可以保證吸嘴發揮出正常的功能，有問題的吸嘴可以得到及時發現，避免出現不良缺陷和生產事故。設置好吸嘴打開和關閉的時間。

③、選擇性能穩定的供料器飛達。

④、在生產之前對PCB板進行檢查，必要時進行烘烤防止變形。

SMT生產中使用的電子元器件越來越小，貼裝的速度要求越來越高。為了避免SMT側立缺陷、反向缺陷的發生，使用首件檢測儀對首件檢測也就越重要。同時，各類SMT主要設備上使用的吸嘴，不僅需要清洗干凈，還需要對其性能進行檢測，以及時發現隱患，降低吸嘴故障率，減少PCBA產品的返修率。
