波峰焊是插件元器件電路板用焊錫焊接的設備，其原理是有電路板插件元器件引腳，與波峰狀態下熔化的焊錫液體接觸時，插件的針腳會沾上焊錫液體，離開波峰時液體會收縮，從而實現插件元器件電路板快速焊接。下面我們來簡單的聊聊影響波峰焊焊接質量的因素有哪些？

想要了解波峰焊焊接質量與哪些因素相關，就需要知道波峰焊焊接工藝流程有哪些？

通常來說裝好電子元器件插件的電路板放上傳送帶進入波峰焊設備，需要預先噴涂助焊劑、然后電路板再經過預熱區（升溫速度和最高溫度都有工藝要求）、電路板經過波峰焊接區，最后電路板焊接完成進入冷卻區，冷卻完成出板即代表電路板成功焊接組裝完成。

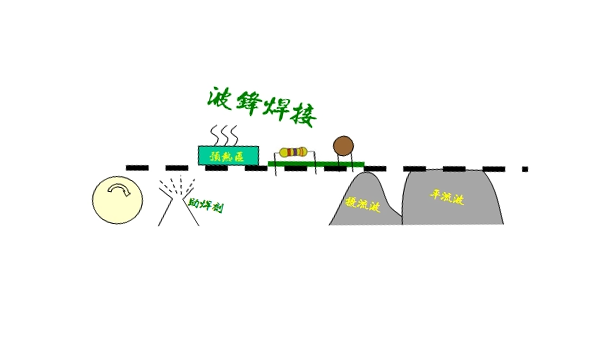

波峰焊工藝流程

影響波峰焊焊接質量的因素有：

⑴、焊料雜質過多會引起焊接缺陷，祛除雜質可以降低焊料內部分子力，因此需要控制焊料中的雜質及各種添加劑的比例。

⑵、需要控制好焊錫液體的粘度，如此在波峰焊中可以防止橋聯，其原理是通過降低接觸面及錫液的粘度，可以讓錫液在離開波峰時，可以快速的下落防止橋接現象。一般來說通過提高溫度，可以降低錫液的粘度，如果不想提高溫度，就需要加入添加劑。

⑶、用可焊性好的電子元器件或者PCB板。

⑷、提高助焊劑的活性。

⑸、提高PCB板的預熱溫度，增加焊盤的潤濕性能；

⑹、控制波峰高度，讓波峰經過引腳時既能有效焊接，又不會出現浸沒板影響焊接質量的情況。

其實整個波峰焊各工藝傳送速度、傳送傾角、預熱時間、焊接時間都是需要互相協調、反復調整的，我們電路板生產企業在保證焊接質量的前提下，還需要保證成本最小化。波峰焊的優點是可以采用批量化生產，焊接工作效率高，焊接點圓潤質量好，還可以幫助電路板生產企業減少人工成本。關于影響波峰焊焊接質量的因素有哪些，就簡單介紹到這里。
